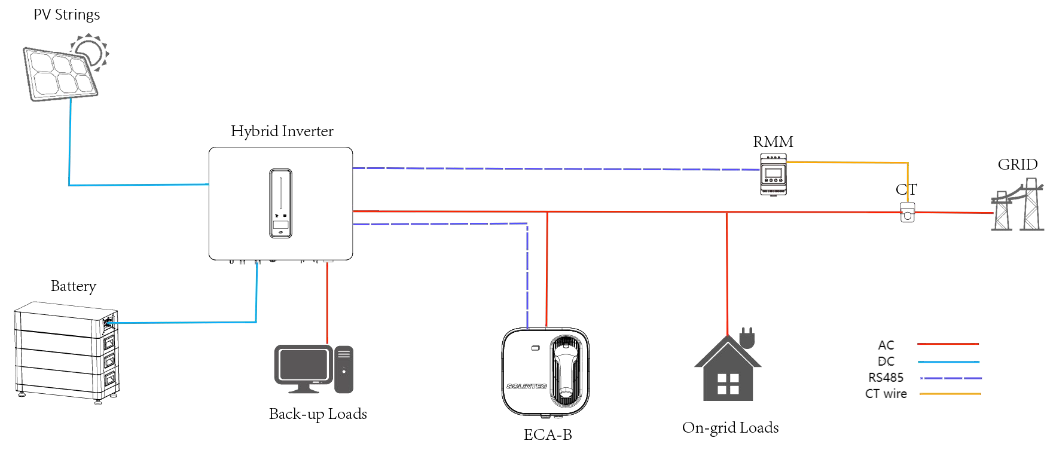

Börja med att koppla in laddaren enligt nedan diagram:
För att säkerställa korrekt kommunikation med växelriktaren, följ instruktionerna nedan och använd den medföljande splittern för att ansluta enheterna på rätt sätt.
Börja med att ansluta växelriktarens BMS-port till splitterns port märkt "INV". Detta är viktigt för att växelriktaren ska kunna kommunicera med batteriets hanteringssystem.
Därefter kopplar du batteriets kommunikationskabel till splitterns port som är märkt "BMS". Detta möjliggör överföring av data och statusinformation mellan batteriet och växelriktaren.

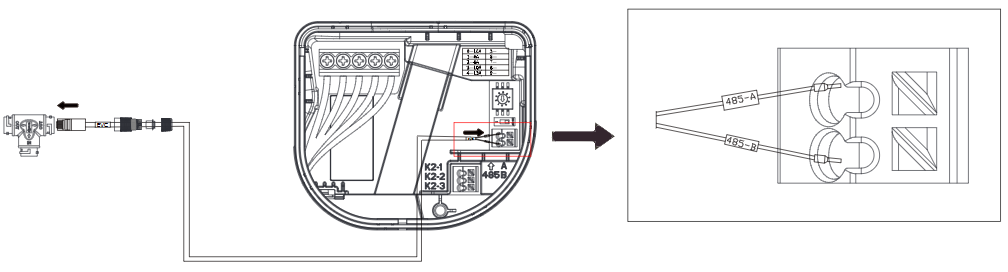

Slutligen ansluter du laddarens RS485-kommunikationskabel till splitterns port märkt "EVC". Denna anslutning säkerställer att laddaren kan kommunicera effektivt med systemet.
Viktigt:
- Det är mycket viktigt att RS485-anslutningarna, märkta som A och B, inte förväxlas med varandra. Om dessa kopplas fel kan det leda till kommunikationsfel mellan enheterna. Kontrollera att varje ledare är ansluten till rätt terminal för att säkerställa att systemet fungerar korrekt.
- När det gäller laddaren är det det orangefärgade kabelparet som ska användas för RS485-kommunikationen. Det är viktigt att ansluta orange-vit kabel (A) överst och den enfärgade orange kabeln (B) under denna. Dessutom bör man noggrant kontrollera att kablarna sitter ordentligt i uttaget och att kontakten är stabil och säker för att undvika avbrott eller fel i kommunikationen.
För att lägga till laddaren till anläggningen i IntegHub följ nedan steg:
- Öppna Solinteg-appen.
- Gå till din anläggning.
- Välj Add Device (Lägg till enhet).
- Skanna QR-koden som sitter på laddarens märkplåt.
Om det inte är möjligt att skanna enheten, bör du istället välja alternativet "Lägg till enhet" och manuellt skriva in enhetens serienummer. Detta är ett alternativ som säkerställer att du ändå kan registrera enheten korrekt även om skanningsfunktionen inte fungerar som den ska.
Om du upplever att det inte går att lägga till laddaren i systemet, kan det bero på att kommunikationen mellan enheterna är felaktigt inkopplad. Det innebär att kablar eller anslutningar inte är korrekt anslutna, vilket hindrar systemet från att identifiera laddaren. Kontrollera därför alla anslutningar noggrant för att säkerställa att allt är korrekt kopplat och fungerar som det ska.
Kontroll före driftsättning
Innan driftsättning är det viktigt att säkerställa att alla skruvar är ordentligt åtdragna. Detta förhindrar att komponenter lossnar eller vibrerar under drift, vilket kan leda till funktionsstörningar eller säkerhetsrisker.
Laddaren måste sitta stadigt på sin plats. En fast och säker montering är nödvändig för att undvika rörelser som kan orsaka skador eller avbrott i strömförsörjningen.
Jordledaren ska vara korrekt ansluten för att säkerställa att eventuell felström leds bort på ett säkert sätt. En korrekt jordning är avgörande för att skydda både utrustning och användare från elektriska stötar.
Kapslingen måste vara tät för att skydda den elektriska utrustningen mot damm, fukt och andra yttre påverkande faktorer. En tät kapsling bidrar till att förlänga livslängden och bibehålla säkerheten.
Det är viktigt att kontrollera att matningsspänningen och fasföljden är korrekt innan driftsättning. Felaktig spänning eller felaktig fasföljd kan orsaka skador på utrustningen eller leda till att den inte fungerar som avsett.
Alla kabelinföringar ska vara tätade ordentligt för att förhindra att fukt, damm eller andra föroreningar tränger in i kapslingen. Detta är en viktig åtgärd för att säkerställa en säker och pålitlig drift.
Innan kapslingen stängs är det nödvändigt att kontrollera att inga verktyg, skräp eller andra föremål finns kvar inuti. Dessa kan orsaka kortslutningar eller andra skador när utrustningen tas i bruk.
Slutligen bör alla anslutningar mätas och verifieras noggrant innan spänningssättning. Detta steg är avgörande för att säkerställa att installationen är korrekt utförd och att driftsättningen kan ske på ett säkert sätt.
