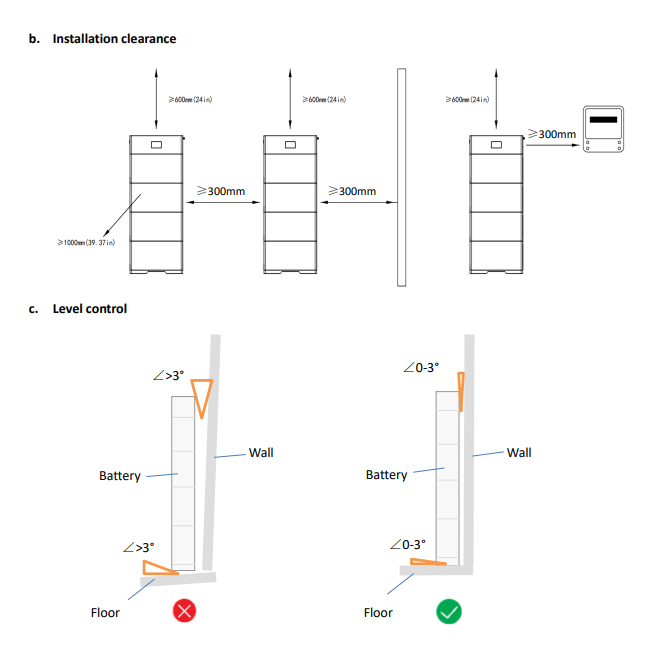

Kontrollera först att placering är enligt manual, sida 7/8 i manualen:
Kontrollera även vilken typ av kontakt som används, se Byte av kontakter för Sunwoda SunESS H
Kommunikation med växelriktare
Batterietkopplas till växelriktare med en RJ45 kontakt i CAN/RS485 porten och terminator resistorn ska kopplas in i COM1.
Parallellkoppling med flera batteri
Vid installation av flera batteri så kopplas en kommunikations kabel från COM1 på det första batteriet till COM0 på nästa i ledet. Terminator resistorn ska kopplas in i COM1 på det sista batteriet. Kommunikation med växelriktare hanteras av BMS i första batteriet. Om man installerar mer än 2 batteri i parallell så behöver man även installera en CAN box för att kommunikationen med växelriktaren ska ske korrekt.
Uppstart av batteri
Vrid DC brytaren till ON och håll inne power knappen i ca 8 sekunder för att starta batteriet. Efter att power lampan lyser fast och displayen har startat så är batteriet igång.
Notera att displayen stängs av efter ett tag. För att starta displayen igen så håll inne power knappen i 2 sekunder.

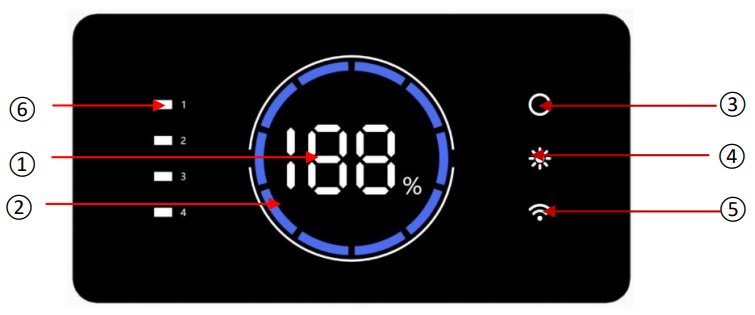

Efter uppstart observera displayen, specifikt staplarna till vänster (ikon 6 på nedan bild).
Displayen visar grundläggande information om batteriet:
- SOC %
- Laddning/urladdning status
- System status
- Status för uppvärmning
- Status för Internet uppkoppling
- Status för batteri moduler
Konfiguration via appen
När batteriet är uppstartat och displayen är aktiv kan du konfigurera det via PowerLite. Manualen beskriver följande arbetsgång.
1. Installera PowerLite
- Ladda ner PowerLite från App Store eller Google Play.
- Skapa ett konto om du inte redan har ett.
2. Anslut till batteriet via Bluetooth
- Aktivera Bluetooth på telefonen.
- Aktivera WiFi på telefonen.
- Öppna PowerLite.
- Logga in på ditt konto.
- Välj SmartConfig.
- Välj batteriets Bluetooth-enhet (Bluetooth-SN finns på kontrollmodulen vid antennen).
3. Anslut batteriet till WiFi
I SmartConfig:
- Välj batteriets Bluetooth-enhet.
- Ange husets WiFi-namn (SSID).
- Ange WiFi-lösenord.
- Klicka på SmartConfig för att starta konfigurationen.
När anslutningen lyckas:
- Appen visar att nätverkskonfigurationen lyckats.
- WiFi-symbolen på batteriets display lyser konstant.
4. Lägg till batteriet i anläggningen
- Logga in i PowerLite.
- Klicka på + uppe till höger.
- Skapa en ny Site/Plant.
- Välj Add Device.
- Lägg till batteriet med dess serienummer (SN) från kontrollmodulens märkskylt.
- Välj Assigned Plant för att koppla batteriet till anläggningen.
OBS!
Vid kontakt med Samvolt support så behöver ni uppge batteriets serienummer och collector serienummer, utan det så kan support inte nå batteriet. Serienummer finns på toppen av BMSen och Collector SN finns vid antennen.
