Måtten för en godkänd installation av Sunwoda SunESS är följande:
| Krav | Mått |
|---|---|
| Fri höjd ovanför batteri | ≥ 600 mm |
| Avstånd mellan batterier | ≥ 300 mm |
| Avstånd till vägg | ≥ 300 mm |
| Avstånd till display/styrenhet | ≥ 300 mm |
| Fritt utrymme framför batteri | ≥ 1000 mm |
| Tillåten lutning | 0–3° |
Miljökrav
Temperatur
- Omgivningstemperatur: -20 °C till +50 °C
- Rekommenderad temperatur: 10 °C till 35 °C (50 °F till 95 °F)
- Drift vid låga temperaturer kräver att växelriktaren (invertern) stödjer och svarar på batteriets uppvärmningsbegäran.
Luftfuktighet
- Relativ luftfuktighet: 5–95 %
Höjd över havet
- Maximal installationshöjd: 4 000 meter
Utomhusinstallation
Vid installation utomhus ska följande beaktas:
- Undvik direkt solljus.
- Undvik exponering för regn och snö.
- Undvik områden med risk för översvämning.
- Installera om möjligt under tak, skärmtak eller annat väderskydd.
Inomhusinstallation
Vid installation inomhus ska följande krav uppfyllas:
Avstånd och placering
- Minst 30 cm (1 fot) avstånd från:
- Dörrar
- Fönster
- Uppfarter/garageinfarter
- Andra batterier
Säkerhet
- Håll batteriet borta från värmekällor och uppvärmningsutrustning.
- Skydda batteriet från korrosiva kemikalier.
- Skydda batteriet mot vattenläckage och spill.
Ventilation och övervakning
Installationsplatsen bör vara utrustad med eller ha tillgång till:
- Ventilationsfläktar
- Rökdetektorer
- Värmedetektorer
- Brandfarlig gas-detektorer
Display och indikatorer
Automatisk avstängning
- Displayen stängs av automatiskt efter 10 minuters inaktivitet.
- Tryck kort på POWER-knappen (ca 1 sekund) för att aktivera displayen igen.

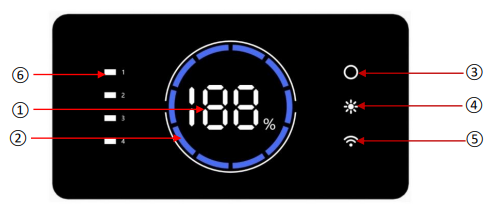

Displayöversikt
| Nr | Funktion | Beskrivning |
|---|---|---|
| ① | SOC (State of Charge) | Visar batteriets aktuella laddningsnivå i procent. |
| ② | Driftstatus | Visar om batteriet laddar, urladdar eller är i viloläge. |
| ③ | Systemstatus | Visar systemets normala drift eller felstatus. |
| ④ | Värmestatus | Visar om batteriets värmefunktion är aktiv. |
| ⑤ | Nätverksstatus | Visar status för Wi‑Fi-anslutningen. |
| ⑥ | Batterimodulstatus | Visar status för respektive batterimodul. |
① Laddningsnivå (SOC)
- Digital visning av batteriets aktuella laddningsnivå (SOC) i procent.
- Exempel: 88 %
② Driftstatus
Fast sken
- Batteriet urladdar eller är i viloläge.
- Den blå ljusringen visar aktuell laddningsnivå.
Blinkande
- Batteriet laddas.
- Den blå ljusringen rör sig moturs.
③ Systemstatus
Fast sken
- Systemet fungerar normalt.
Blinkande
- Systemfel har upptäckts.
④ Värmestatus
Fast sken
- Batteriets värmefunktion är aktiverad.
Släckt
- Värmefunktionen är inte aktiverad.
⑤ Nätverksstatus (Wi‑Fi)
Fast sken
- Wi‑Fi-anslutningen är upprättad och fungerar.
Blinkande
- Ingen Wi‑Fi-anslutning finns.
⑥ Batterimodulstatus
Fast sken
- Batterimodulen fungerar normalt.
Blinkande
- Fel på batterimodulen.
